こんにちはこんばんは、t-ngtnです。

今回、複数ボードでPmodを使う同じ実装を動かしたりしていて、xdcファイルを書きなおす必要があったのでまとめておきます。いくつか資料をあたればわかるので本当にメモとして。

TL;DR

KV260 ZCU104 (J55) VCK190 (J51-J4)
H12 G8 AW24
E10 H8 AV22
D10 G7 AU21
C11 H7 BD23
B10 G6 BF24
E12 H6 BC20
D11 J6 BC25
B11 J7 BC22

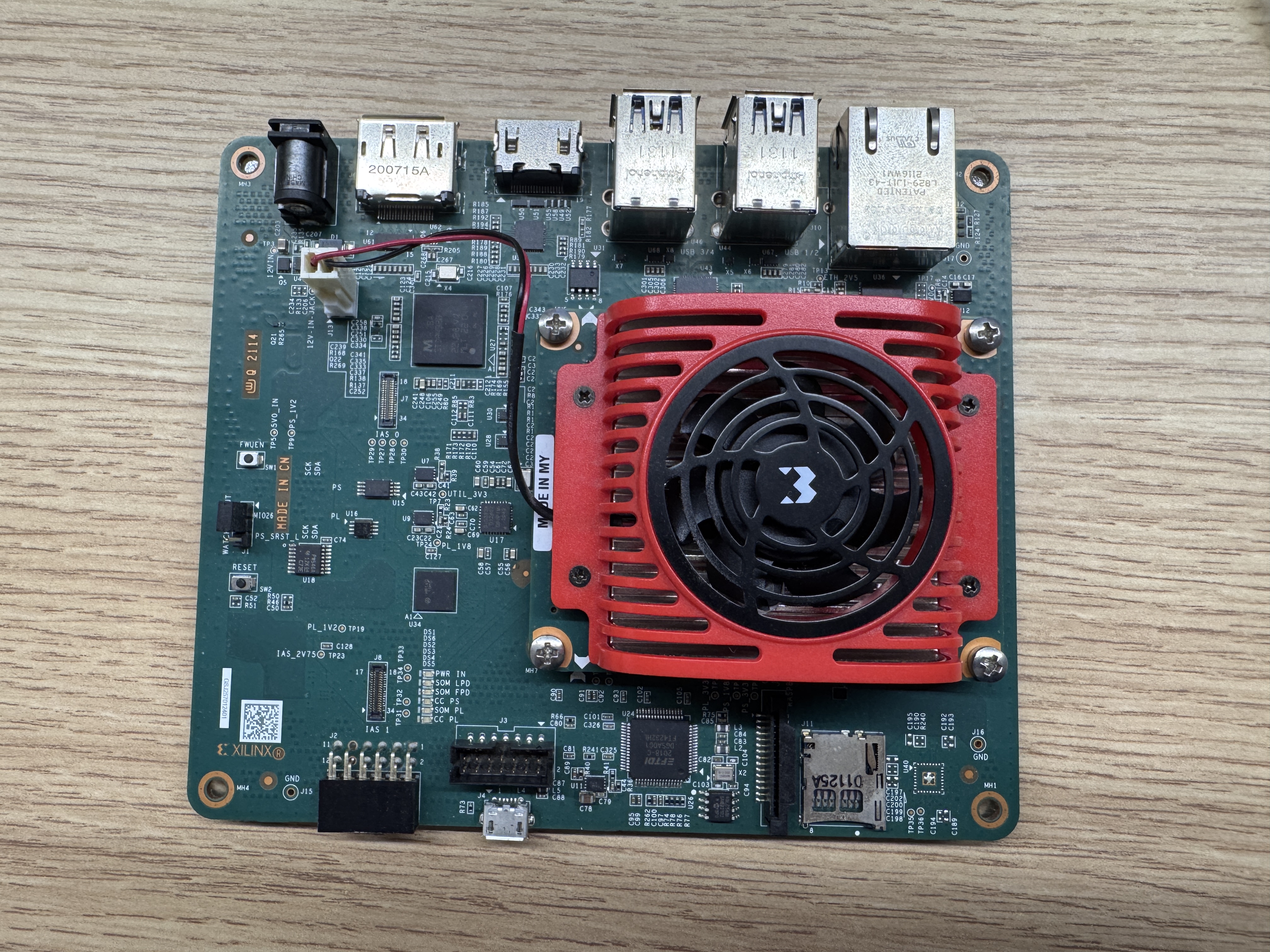

KV260

  • KV260にはPmodコネクタが1つ(J2)ついています。左下のやつですね。
  • 私が使っているボードはRevision 1.0の赤いファンのついているやつです。

ZCU104

  • ZCU104にはPmodコネクタが3つついています。左側のやつですね。
    • PL PMOD0(J55)とPL PMOD1(J87)はPLに直結している汎用Pmodです。
    • PMOD I2C(J160)はI2Cセンサ専用でPS側につながっています。
  • 今回はPL PMOD0(J55)を使いました。

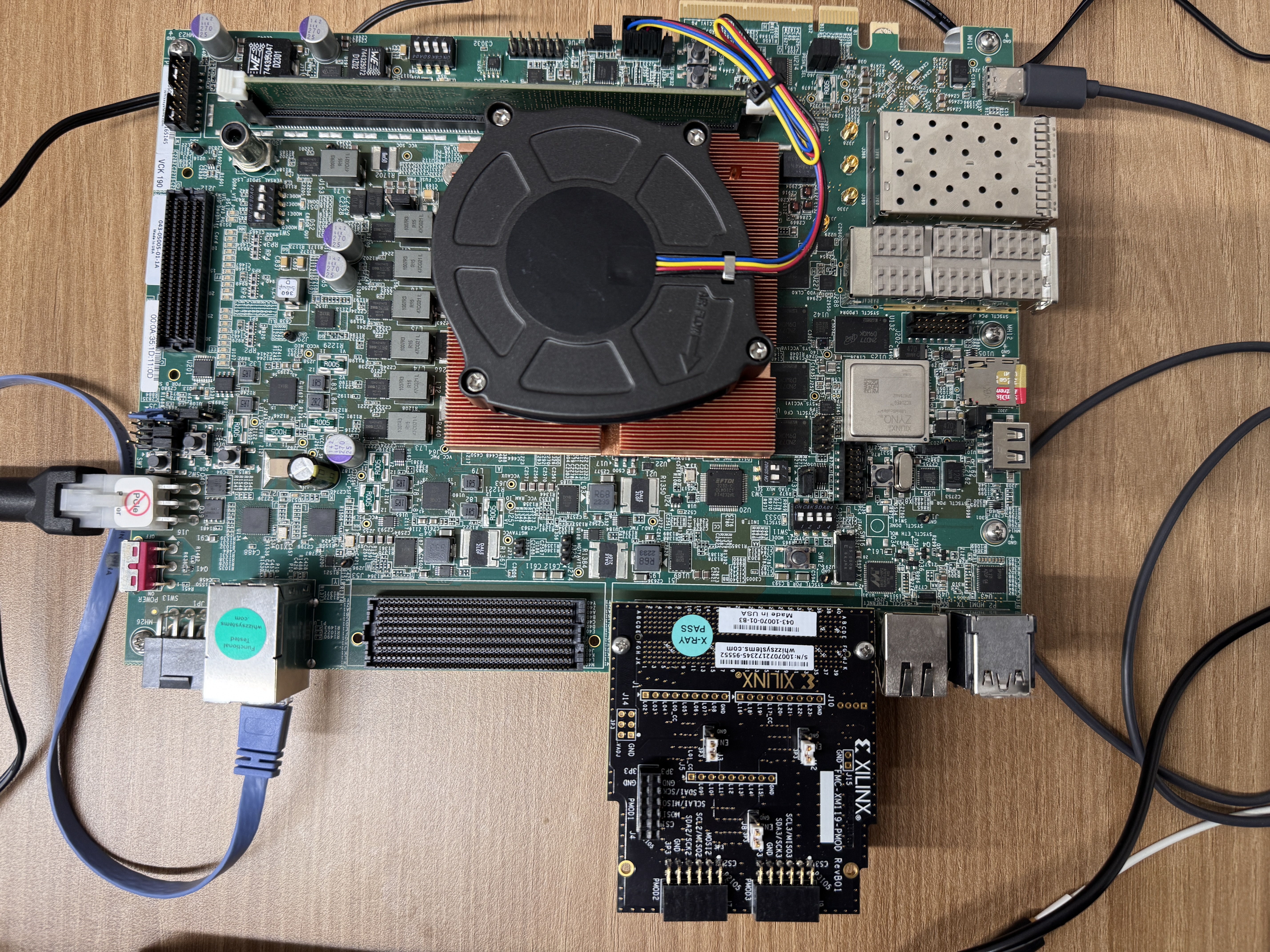

VCK190

  • VCK190のボードにはPmodコネクタはついていません。
  • FMC+コネクタが2つあります。下2つです。
    • FMCP1(J51), FMPC2(J53)
    • 今回はFMCP1(J51)を使いました。
  • FMC+コネクタにFMC-XM119というPmodコネクタのついている拡張ボードを挿すことでPmodを使うことができます。
  • FMC-XM119にはPmodコネクタが3つついています。
    • PMOD1(J4), PMOD2(J7), PMOD3(J11)
    • 今回はPMOD1(J4)を使いました。

おわり

世界のどこかの誰かの役に立てば嬉しいです。またね。
